Электрическая проводка в квартире или частном доме — это не просто кабели и розетки. Это система, которая ежедневно подвергается нагрузкам, и от её стабильности зависит безопасность всего жилья. Автоматические выключатели и дифавтоматы — те устройства, которые незаметно работают, защищая вас от коротких замыканий, перегрузок и утечек тока. Но как разобраться в их многообразии и выбрать то, что действительно нужно?
На рынке представлено множество моделей, и ABB — один из лидеров в этой сфере. Их автоматы и дифавтоматы ценят за надёжность, точность срабатывания и долгий срок службы. Однако неправильный выбор может привести к ложным отключениям или, что хуже, к отсутствию защиты в критический момент. В этом материале мы разберём, чем отличается дифавтомат от УЗО, какие номиналы тока выбрать, как правильно рассчитать нагрузку и как смонтировать щиток без ошибок.
Мы рассмотрим реальные примеры из практики, сравним характеристики разных моделей и дадим чёткие рекомендации. Эта статья будет полезна как для тех, кто только планирует ремонт, так и для опытных электриков, которые хотят освежить знания. В конце вы найдёте 20 ответов на частые вопросы — это сэкономит время и избавит от сомнений.

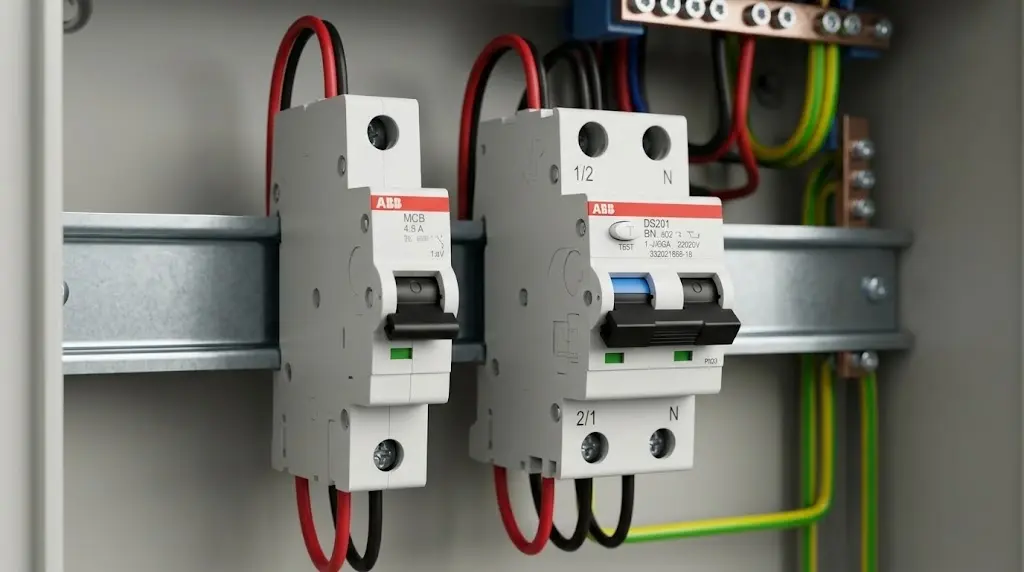

Чем отличается дифавтомат от УЗО и обычного автомата: простое объяснение
Многие путают эти устройства, а между ними есть принципиальная разница. Обычный автоматический выключатель (его часто называют «автомат») срабатывает только при коротком замыкании или перегрузке в сети. Он защищает проводку от перегрева и возгорания, но не реагирует на утечку тока — например, когда человек касается оголённого провода.
УЗО (устройство защитного отключения) делает ровно обратное: оно отслеживает дифференциальный ток — разницу между током, уходящим по фазному проводу, и возвращающимся по нулевому. Если эта разница превышает порог (обычно 10–30 мА), УЗО отключает линию за доли секунды. Это спасает от поражения электричеством и предотвращает пожары из-за повреждённой изоляции.

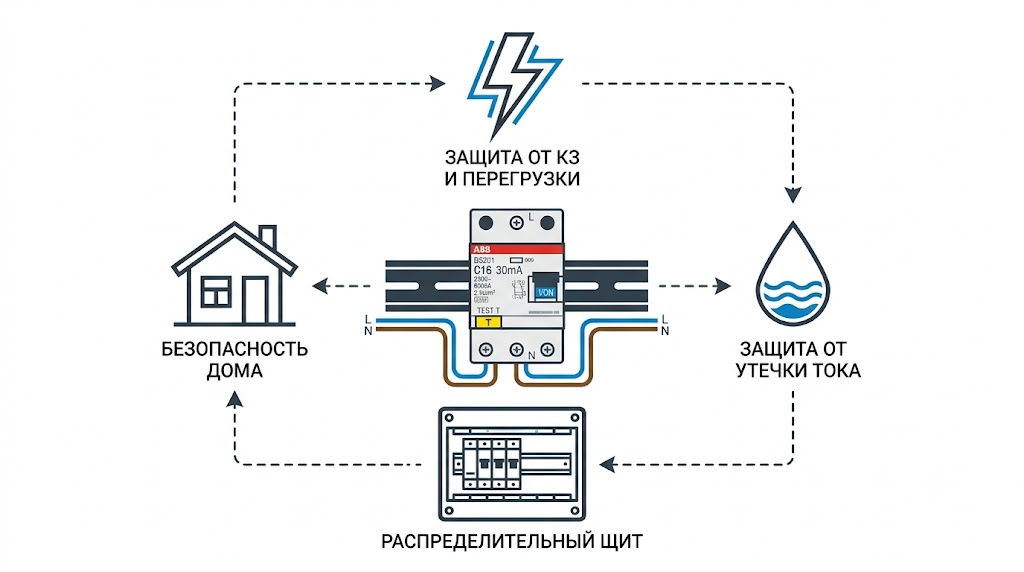

Дифавтомат — это гибрид, который совмещает функции автомата и УЗО в одном корпусе. Он защищает одновременно и от перегрузок/короткого замыкания, и от утечек тока. Внешне дифавтомат можно узнать по более широкому корпусу (обычно 2 модуля) и наличию кнопки «Тест» для проверки работоспособности.
Какой вариант лучше? Это зависит от конкретной задачи. Для отдельных линий в квартире (розетки, освещение) удобнее использовать дифавтоматы — они экономят место в щитке и проще в монтаже. Но если у вас большой дом с множеством потребителей, часто выгоднее поставить общее УЗО на вводе и отдельные автоматы на каждую группу.
| Характеристика | Автомат (АВ) | УЗО | Дифавтомат |
|---|---|---|---|
| Защита от перегрузки и КЗ | ✅ | ❌ | ✅ |
| Защита от утечки тока | ❌ | ✅ | ✅ |
| Количество модулей (DIN-рейка) | 1 | 2 | 2 |
| Кнопка «Тест» | ❌ | ✅ | ✅ |
| Стоимость (средняя) | от 300 ₽ | от 800 ₽ | от 1200 ₽ |
Какие номиналы автоматов ABB нужны для квартиры и частного дома
Выбор номинала тока — один из самых ответственных этапов. Он зависит от сечения кабеля и суммарной мощности потребителей. Для квартир стандартной планировки чаще всего используют автоматы на 16 А для розеточных групп и 10 А для освещения. На вводе в квартиру устанавливают автомат на 25–32 А (если разрешено энергоснабжающей организацией).
В частных домах нагрузка выше, особенно если есть электроплита, бойлер, тёплые полы. Здесь уже используют автоматы на 40–50 А и более, а также дифференциальную защиту на каждую группу. Важно помнить, что номинал автомата должен быть меньше допустимого тока кабеля, чтобы при перегрузке сработал именно автомат, а не изоляция проводки.
У ABB есть несколько серий автоматов: S200 (бытовые), S800 (промышленные) и серия Compact. Для дома чаще выбирают S200 — они компактные, надёжные и имеют все необходимые сертификаты. Номиналы: 6, 10, 13, 16, 20, 25, 32, 40, 50 А.
Для дифавтоматов также указывается дифференциальный ток утечки. Для жилых помещений обычно используют 30 мА — это обеспечивает защиту людей и животных. Для особо влажных помещений (ванная, кухня) иногда ставят 10 мА, но это требует отдельной линии и более чувствительного УЗО.
- Освещение: 10 А (сечение кабеля 1,5 мм²)
- Розетки жилых комнат: 16 А (сечение 2,5 мм²)
- Кухонные розетки (мощные приборы): 20–25 А (сечение 4 мм²)
- Электроплита, варочная панель: 32 А (сечение 6 мм²)
- Вводной автомат (квартира): 25–32 А (зависит от выделенной мощности)
Кейс: Замена автоматов в квартире 2-комнатной
Задача: житель Москвы столкнулся с постоянными отключениями при включении чайника и микроволновки одновременно. В старом щитке стояли автоматы на 16 А без учёта реальной нагрузки.
Действия: мы пересчитали суммарную мощность кухонных приборов (чайник 2 кВт, микроволновка 1,2 кВт, холодильник 0,8 кВт) — вышло около 4 кВт, что соответствует 18 А. Установили отдельный автомат на 25 А для кухни, а для розеток комнат оставили по 16 А.
Результат: отключения прекратились. Общая стоимость работ (с заменой автоматов) составила около 3500 ₽, что в 2 раза дешевле вызова аварийной службы при повторных перегрузках.
Как правильно выбрать автоматический выключатель по току и мощности
Расчёт номинала автомата начинается с определения суммарной мощности всех приборов, которые будут подключены к данной линии. Формула проста: I = P / U, где I — ток (А), P — мощность (Вт), U — напряжение (220 В). Например, если планируете подключить к розеткам комнаты телевизор, компьютер, освещение и зарядные устройства общей мощностью 3,5 кВт, то ток составит 3500 / 220 ≈ 16 А.
Но на практике всегда берут автомат с ближайшим большим номиналом, но так, чтобы он не превышал допустимый ток кабеля. Для меди сечением 2,5 мм² допустимый ток около 25 А, значит автомат на 16 А — идеальное решение. Если же у вас кабель 4 мм², можно ставить 20 А или 25 А.
Есть ещё времятоковые характеристики — B, C, D. Для дома используют характеристику C (отключается при 5–10-кратном превышении номинала). Она подходит для пусковых токов бытовой техники. Характеристика B более чувствительна (3–5 крат), её ставят для линий с электроникой, где важен быстрый отклик.
| Сечение кабеля (медь), мм² | Допустимый ток, А | Макс. мощность, кВт | Рекомендуемый автомат, А |
|---|---|---|---|
| 1,5 | 19 | 4,2 | 10 или 13 |
| 2,5 | 25 | 5,5 | 16 или 20 |
| 4 | 34 | 7,5 | 25 или 32 |
| 6 | 44 | 9,7 | 32 или 40 |
| 10 | 60 | 13,2 | 50 или 63 |
Как установить дифавтомат в электрощиток: пошаговая инструкция
Монтаж дифавтомата не требует специальных навыков, но аккуратность и соблюдение правил обязательны. Перед началом работ обязательно отключите вводной автомат и убедитесь, что на линии нет напряжения (используйте индикаторную отвёртку). Установка выполняется на стандартную DIN-рейку в щитке.
Дифавтомат занимает 2 модуля (36 мм). Подключение: фазный провод (L) подключается к клемме с маркировкой «L» (вход), нулевой (N) — к клемме «N». Важно не перепутать полярность, иначе устройство не будет работать корректно. На выходе фазный провод идёт к нагрузке, нулевой — также к нагрузке, но через отдельную нулевую шину.
После подключения обязательно проверьте работоспособность кнопкой «Тест». При нажатии дифавтомат должен отключиться — это означает, что внутренний механизм исправен. Если отключения нет, скорее всего, перепутаны фаза и ноль на входе.
Для дифавтоматов ABB есть удобные зажимы с винтами и пластиковыми накладками, которые предотвращают случайное прикосновение к токоведущим частям. Рекомендуется использовать наконечники на проводах — это обеспечит более надёжный контакт.
Не уверены в выборе дифавтомата?
Менеджеры ТД ВАТ помогут подобрать автоматический выключатель ABB под вашу схему.
гарантии на оборудование ABB
Какие серии дифавтоматов ABB лучше выбрать для квартиры
ABB предлагает несколько линеек дифавтоматов. Самая популярная для жилых помещений — серия DS201 (однополюсные) и DS202 (двухполюсные). Они имеют ширину 2 модуля, ток утечки 10, 30 или 100 мА. Номиналы тока — от 6 до 40 А. Эти модели оснащены световой индикацией состояния контактов.
Для более серьёзных нагрузок (коттеджи, производственные помещения) используют серию DS301 — это трёхполюсные дифавтоматы на 3 фазы. Они защищают трёхфазные сети, например, для электродвигателей или мощных нагревателей.
Есть также компактная серия DS221 — двухполюсные дифавтоматы, но уже с функцией селективности (S-тип). Их ставят на вводе, чтобы при утечке сначала отключался групповой автомат, а не вводной. Это удобно для больших домов с несколькими щитками.
При выборе обращайте внимание на тип расцепителя: B, C или D. Для дома стандарт — C. Для линий с электроникой (компьютеры, серверы) — B. Для двигателей и компрессоров — D.
Частые ошибки при выборe и монтаже
Ошибка 1: Установка автомата слишком большого номинала. Последствия — при перегрузке кабель перегревается, но автомат не отключается. Решение — рассчитывать номинал по сечению провода.
Ошибка 2: Подключение нуля к дифавтомату не с той стороны. Последствия — устройство не будет работать или будет ложно срабатывать. Решение — строго соблюдать схему, фаза — на L, ноль — на N.
Ошибка 3: Использование УЗО без автомата на линии. Последствия — УЗО не защищает от короткого замыкания. Решение — всегда ставить связку УЗО + автомат или дифавтомат.
Схемы подключения дифавтоматов в однофазной и трёхфазной сети
В однофазной сети дифавтомат подключается стандартно: фаза (L) и ноль (N) приходят на входные клеммы, а с выходных клемм уходят к нагрузке. Важно: ноль после дифавтомата не должен смешиваться с другими нулевыми проводами — у каждого дифавтомата своя нулевая шина.
В трёхфазной сети используют 4-полюсные дифавтоматы. На вход подаются три фазы (L1, L2, L3) и ноль (N). На выход — соответствующие провода к трёхфазной нагрузке (двигатель, котёл) или к нескольким однофазным группам через распределительную шину.
Есть схема с групповым УЗО и отдельными автоматами. Она дешевле, но требует больше места в щитке. Дифавтоматы же экономят место и упрощают монтаж, но стоят дороже.
Что делать, если дифавтомат постоянно отключается
Частая проблема — ложные срабатывания. Причины могут быть разными: утечка тока через влажную изоляцию, неисправность бытового прибора, или слишком чувствительный порог утечки (например, 10 мА на линии с несколькими приборами).
Алгоритм диагностики: сначала отключите все приборы из розеток. Если дифавтомат не отключается — проблема в одном из устройств. Включайте их по одному и ждите срабатывания. Если отключение происходит даже при выключенных приборах — ищите повреждение проводки (обычно в местах соединений).
Также проверьте, не перегружена ли линия. Если дифавтомат на 16 А, а вы включили чайник (2 кВт) и кондиционер (2,5 кВт) — суммарный ток около 20 А, что выше номинала. В этом случае либо уменьшайте нагрузку, либо ставьте автомат большего номинала (если позволяет сечение кабеля).
Иногда причина в самом дифавтомате — брак или механическая неисправность. Проверить это можно заменой на заведомо исправное устройство.
Кейс: Ложные срабатывания в новой квартире
Задача: после ремонта в квартире дифавтомат на розеточную группу отключался без видимой причины, особенно ночью.
Действия: провели измерение сопротивления изоляции — обнаружили микротрещину в кабеле, идущем к розетке на кухне. Кабель заменили, а также установили дифавтомат с селективным режимом (S-тип), чтобы избежать ложных срабатываний от импульсных помех.
Результат: проблема решена. Затраты на замену кабеля и дифавтомата составили 4200 ₽, что предотвратило возможный пожар и экономию на вызовах электрика.
Можно ли установить дифавтомат вместо УЗО и автомата
Да, это распространённая практика. Дифавтомат заменяет связку из двух устройств и занимает столько же места (2 модуля). При этом упрощается монтаж и снижается вероятность ошибок (не нужно соединять УЗО и автомат перемычками).
Однако есть нюанс: при срабатывании дифавтомата вы не сможете понять, что именно произошло — перегрузка или утечка. В связке УЗО + автомат вы сразу видите, какое устройство сработало. Для многих это важный диагностический момент.
Цена дифавтомата выше, чем УЗО + автомат по отдельности примерно на 30–40%. Но если учесть стоимость монтажа и экономию места в щитке, разница становится несущественной.
Как проверить дифавтомат без нагрузки (кнопка «Тест»)
На корпусе дифавтомата есть кнопка «T» (Test). Её нажатие создаёт искусственную утечку тока внутри устройства, и оно должно отключиться. Это проверка работоспособности электронного блока. Проводить её рекомендуется раз в месяц — это стандартная рекомендация производителей.
Если при нажатии кнопки дифавтомат не отключается, это говорит о неисправности. Пользоваться такой защитой нельзя — нужно заменить устройство. Если отключается, значит всё работает штатно.
Важно: кнопка «Тест» не проверяет механическую часть — контакты и расцепитель. Для полной проверки нужен специальный прибор, который имитирует КЗ или перегрузку.
- 1. Нажмите кнопку «Тест» на корпусе дифавтомата.
- 2. Устройство должно отключиться (рычажок перейдёт в положение «выкл»).
- 3. Верните рычажок в положение «вкл» — защита готова к работе.
- 4. Если отключения не произошло — вызовите электрика для диагностики.
Что такое селективность и зачем она нужна в электрощитке
Селективность — это способность системы защиты отключать только аварийный участок, не затрагивая остальные линии. В простых квартирных щитках это не всегда реализовано, но для больших домов это важно. Например, если на кухне произошло КЗ, должен сработать автомат на кухонной линии, а не вводной автомат на всю квартиру.
Для обеспечения селективности используют автоматы с разными времятоковыми характеристиками (B, C, D) и разными номиналами. Вводной автомат всегда должен быть более инерционным, чем групповые. В дифавтоматах селективность обеспечивается маркировкой «S» (selective) — они имеют задержку срабатывания 0,1–0,5 с.
Кейс: Модернизация щитка в загородном доме
Задача: при коротком замыкании в гараже выбивало вводной автомат в доме, обесточивая всё здание.
Действия: установили селективный вводной дифавтомат DS201 S-типа на 40 А, а на гаражную линию поставили обычный автомат на 16 А с характеристикой C.
Результат: теперь при проблемах в гараже отключается только гаражная линия. Экономия времени и нервов — около 5000 ₽ за счёт исключения вызова электрика для полного обесточивания дома.
Вам будет интересно
Какой автомат или дифавтомат выбрать — итоговые рекомендации
Выбор защиты для домашней сети — это всегда компромисс между бюджетом, удобством и надёжностью. Для небольших квартир с типовой нагрузкой оптимальны дифавтоматы ABB серии DS201 на каждую группу — они компактны, просты в монтаже и обеспечивают полную защиту.
Если же вы строите частный дом или делаете капитальный ремонт с полной заменой проводки, стоит рассмотреть связку УЗО + автоматы — это дешевле и проще в обслуживании, хотя и требует больше места в щитке. Главное — правильно рассчитать номиналы и не экономить на сечении кабеля.
И помните: любые работы с электричеством требуют квалификации. Если нет уверенности, доверьтесь профессионалам. В ТД ВАТ вы можете получить консультацию и приобрести только оригинальные автоматы и дифавтоматы ABB с гарантией.
