Встраиваемые щиты ABB UK600

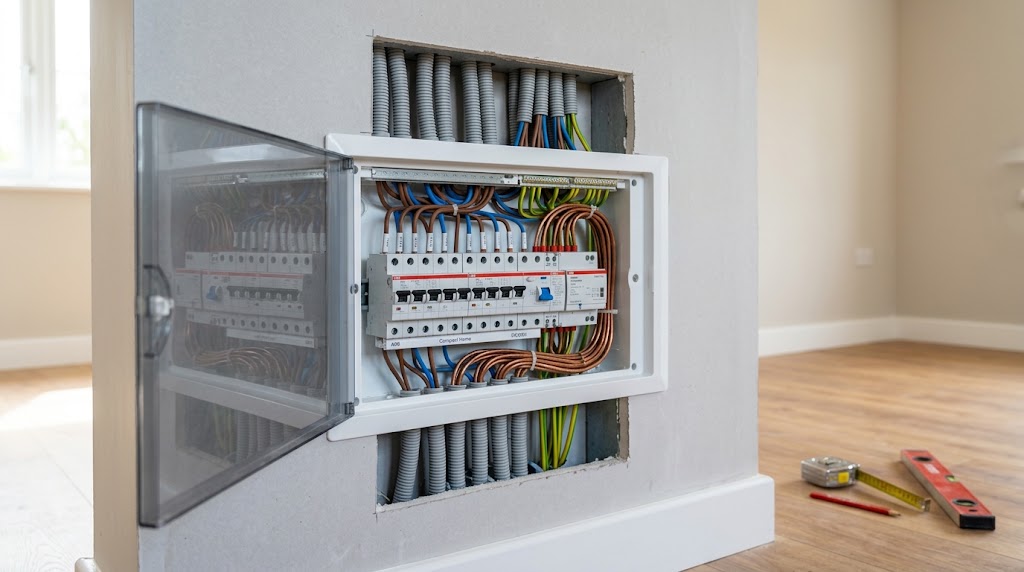

Встраиваемый щит перестал быть просто коробкой для автоматов. В современной квартире он становится узлом, от которого зависит работа всей электрики: освещения, розеточных групп, котла, насоса, системы умного дома. Если щит спрятан в стену, к выбору добавляется еще один слой сложности: нужно заранее рассчитать нишу, глубину, количество модулей и запас на будущие линии. ABB UK600 — одна из тех серий, где эти задачи решаются на этапе проектирования.

Серия UK600 выпускается в трех версиях: стандартный электрощит, мультимедийный щит и комбинированный. Стандартная версия закрывает задачи распределения питания, медийная — размещение роутеров и слаботочки, комбинированная объединяет оба сценария в одном корпусе с разделительной перегородкой. Главное отличие UK600 от предыдущей серии FOR150 — увеличенное пространство для кабелей.

Серия UK600 совместима с автоматическими выключателями Compact Home, УЗО FH200 и модулями FlexLine. Корпус подходит и для полых стен из гипсокартона, и для сплошных стен из кирпича или бетона. Модульность аксессуаров позволяет докупать компоненты по этапам.

Чем серия UK600 отличается от других встраиваемых щитов ABB

Основное изменение по сравнению с FOR150 — внутренняя геометрия корпуса. Инженеры ABB пересмотрели расположение DIN-реек и клеммных зон так, чтобы освободить место для проводки. В щитах FOR150 при плотной сборке кабели ложились впритык к аппаратам, и добавление новой линии требовало переборки. В UK600 запас пространства позволяет завести дополнительные провода без демонтажа существующих групп.

Второе отличие — универсальность монтажа. Корпус подходит и для гипсокартона, и для кирпича. Для гипсокартона используется установка с поворотными фиксаторами, для сплошных стен — крепление через монтажные отверстия. Не нужно покупать разные корпуса под разные типы стен.

Третье — модульность аксессуаров. Серия позволяет докупать компоненты по этапам: сначала корпус, потом дверь, потом монтажные платы и клеммы. Корпуса можно соединять горизонтально и вертикально, увеличивая общую емкость без покупки нового щита. Дверь UK600 имеет реверсивное открывание: петли переставляются без инструмента.

Сколько модулей нужно для квартиры, дома и автоматики

В типовой двухкомнатной квартире это: вводной автомат, УЗО, 6–8 автоматов освещения, 4–6 автоматов розеток, автомат на плиту, автомат на кондиционер, место под реле напряжения. Суммарно получается 24–30 модулей. Щит UK624 на 24 модуля подходит для минимальной конфигурации, но запаса почти не остается.

Для трехкомнатной квартиры с электроплитой, бойлером и умным домом счет идет на 36–48 модулей. Здесь стоит смотреть на UK636 или UK648. Для частного дома с трехфазным вводом, насосом, котлом и уличным освещением потребуется 60 модулей и больше. Практическое правило: после подсчета групп добавьте 20–30% свободных модулей.

Как рассчитать размер ниши под встраиваемый щит

Для каждого типоразмера указаны два набора размеров: ниша под штукатурку для сплошных стен и вырез под гипсокартон для полых перегородок. Разница между ними составляет 25–30 мм по высоте и ширине. Для UK624 ниша под штукатурку — 480 x 367 x 95 мм, вырез под гипсокартон — 453 x 340 x 88 мм. Для UK636 — 605 x 367 x 95 мм и 578 x 340 x 88 мм.

Для UK648 — 730 x 367 x 95 мм и 703 x 340 x 88 мм. Для UK660 — 855 x 367 x 95 мм и 828 x 340 x 88 мм. Глубина 95 мм для сплошной стены и 88 мм для гипсокартона — ключевой параметр. Если стена тонкая, глубина 88 мм может оказаться критичной. Для кирпичных стен запас по глубине закладывается с расчетом на слой штукатурки.

Подвод кабелей: кабели заводятся в щит сверху и снизу, для них нужны отверстия в стене. Если щит встраивается в несущую стену, штробление под кабели ограничено нормами. Расстояние от ниши до потолка и пола должно быть достаточным для изгиба кабеля с соблюдением минимального радиуса.

Монтаж в гипсокартон и кирпич: в чем разница

Монтаж в гипсокартон проще на этапе установки корпуса, но требует точной разметки. Вырез делается по размеру для полых стен, после чего корпус фиксируется поворотными защелками. Если гипсокартон тонкий, рекомендуется усилить кромку деревянным брусом или металлическим профилем. Монтаж в кирпич требует штробления ниши и последующей заделки зазоров.

Корпус UK600 фиксируется через монтажные отверстия в задней стенке или через боковые крепления. Зазор между корпусом и стеной заполняется монтажной пеной или раствором, но не жестко. Если залить корпус намертво, при нагреве от работающих автоматов пластик может деформироваться. Если стена будет штукатуриться, ниша делается на 5–10 мм глубже.

Отдельно стоит упомянуть монтаж в стены с утеплителем. Если щит устанавливается в наружную стену, нельзя нарушать пароизоляцию. Корпус щита сам по себе является барьером, но места ввода кабелей нужно герметизировать. ABB не дает специальных решений для таких случаев, поэтому герметизация выполняется на месте монтажником.

Стандартная, мультимедийная и комбинированная версии UK600

Стандартная версия UK600 — это классический электрощит с DIN-рейками, клеммами N и PE, местом для вводного аппарата. Подходит для большинства квартир и домов. Выпускается на 12, 24, 36, 48 и 60 модулей. Мультимедийная версия предназначена для роутеров, коммутаторов, телевизионных разветвителей.

Внутри есть перфорированные монтажные платы и поворотные розетки на 120 градусов для питания активного оборудования. Дверь имеет вентиляционные прорези или пластиковую вставку для Wi-Fi, чтобы сигнал не экранировался металлом. Выпускаются на 36, 48 и 60 модулей.

Комбинированная версия объединяет обе зоны в одном корпусе. Внутри есть гибкая разделительная перегородка, которая отделяет силовую часть от слаботочной. Электромагнитное экранирование предотвращает помехи от силовых кабелей. Выпускается на 24 и 36 модулей, причем часть места отведена под мультимедиа.

Самозажимные или винтовые клеммы: что выбрать

В UK600 используются два типа клемм N и PE: винтовые и самозажимные. Винтовые клеммы — это классика, где провод фиксируется винтом с определенным моментом затяжки. Самозажимные фиксируют провод пружинным механизмом, без инструмента. Скорость монтажа с самозажимными выше, но к качеству зачистки провода предъявляются более высокие требования.

Самозажимные клеммы удобны на объектах, где важна скорость сборки. Они исключают ошибку «недотянутого» контакта, которая приводит к нагреву. Для проводов с многопроволочной жилой самозажимные клеммы требуют использования наконечников. Винтовые клеммы прощают больше при работе с гибким проводом, но требуют контроля момента затяжки.

Для домашнего щита, который собирается один раз и на годы, разница в скорости монтажа не критична. Если щит собирается в потоке, например для серии квартир, самозажимные клеммы экономят время. ABB выпускает UK600 в обоих вариантах, и выбор зависит от технологии монтажа.

Совместимость с автоматами ABB и других производителей

UK600 спроектирован под модульные аппараты стандарта DIN 43880 с шириной 17,5 мм. Автоматические выключатели ABB Compact Home, УЗО FH200, дифавтоматы DS201, реле напряжения, контакторы и модули FlexLine устанавливаются без переходников. Рейка имеет стандартный профиль, расстояние между рядами рассчитано на аппараты глубиной до 70 мм.

С аппаратами других производителей совместимость зависит от геометрии корпуса. Автоматы Schneider Electric, Legrand, IEK обычно встают на рейку без проблем. Но если аппарат имеет нестандартную глубину или дополнительные выступы, он может не войти в закрытый щит. Перед покупкой стоит проверить глубину корпуса самого глубокого аппарата.

Для смешанных щитов разница может проявиться в высоте лицевой панели. Если аппараты разных брендов имеют разную высоту рычагов управления, дверь может задевать за выступающие части. В таких случаях либо подбирают аппараты одной серии, либо используют щиты с большей глубиной.

Практические кейсы: как выбор щита влияет на бюджет и сроки

Кейс первый: квартира 65 м² в новостройке, одна фаза, электроплита, кондиционер, бойлер. Изначально планировался UK624. При детальном подсчете выяснилось, что остается всего два свободных модуля. Заказчик согласился на UK636. Разница в цене — около 2 100 рублей. Через год добавилась линия на теплый пол и автомат на зарядку электромобиля. В UK636 нашлось место без переделки щита.

Кейс второй: частный дом 140 м², трехфазный ввод, котел, насос, уличное освещение, гараж. Заказчик хотел уложиться в UK648. При проектировании выяснилось, что свободных модулей остается меньше десяти. Выбран UK660 с запасом 12 модулей. Разница в цене — около 2 500 рублей. Запас позволил добавить автоматику для полива и резервное питание для котла.

Кейс третий: квартира 90 м² с умным домом, роутером, коммутатором и медиасервером. Рассматривались стандартный UK636 плюс отдельный мультимедийный щит или комбинированный UK636. Комбинированный вариант оказался дешевле на 3 200 рублей за счет отсутствия второго корпуса и монтажных работ. Силовая часть заняла 24 модуля, мультимедийная — 12 модулей.

Типичные ошибки при выборе и монтаже встраиваемого щита

Ошибка первая: покупка щита без запаса по модулям. Через год при добавлении линии свободных модулей нет, приходится ставить дополнительный щит. Решение: добавлять 20–30% свободных модулей на этапе проектирования. Стоимость лишних модулей несоизмерима с затратами на переделку стены.

Ошибка вторая: неправильный расчет ниши под штукатурку. Монтажник берет размеры выреза под гипсокартон и делает нишу по ним в кирпичной стене. Щит либо не входит по глубине, либо рамка не закрывает зазор. Решение: использовать документацию ABB для конкретного типоразмера и типа стены.

Ошибка третья: монтаж щита в гипсокартон без усиления кромки. Поворотные защелки фиксируются в тонком гипсокартоне, и под весом щита кромка продавливается. Решение: усилить кромку выреза деревянным брусом или металлическим профилем. Для тяжелых щитов на 48 и 60 модулей усиление обязательно.

Ошибка четвертая: установка щита в наружную стену без герметизации вводов. Влага через зазоры попадает в утеплитель. Решение: герметизировать места ввода кабелей и стык корпуса со стеной. Ошибка пятая: покупка щита без двери в расчете на «потом». Решение: заказывать корпус и дверь одной поставкой.

Цены и логистика: сколько стоит встраиваемый щит ABB UK600

Стоимость UK600 зависит от типоразмера, версии и типа клемм. Для стандартной версии с винтовыми клеммами и дверью цены в Москве начинаются от 5 700 рублей за UK624 и доходят до 12 200 рублей за UK660. Мультимедийные версии дороже на 30–40% из-за дополнительных монтажных плат и вентилируемых дверей. Комбинированные версии стоят на 20–25% больше стандартных.

Логистика по Москве занимает 1–2 дня при наличии товара на складе. Для UK648 и UK660 иногда требуется заказ под конкретный проект, срок поставки — 3–5 рабочих дней. Для юридических лиц ТД ВАТ предлагает отсрочку платежа и доставку на объект.

Если щит заказывается в комплекте с автоматами ABB Compact Home, УЗО FH200 и шинами PS, можно получить скидку на сборку. UK660 на 60 модулей менее ходовой, чем UK624 и UK636, и может потребовать предзаказа.

Как обслуживать встраиваемый щит после установки

Встраиваемый щит не требует регулярного обслуживания, если он собран правильно. Раз в год стоит проверять нагрев клемм и автоматов. Для UK600 с самозажимными клеммами проверка занимает меньше времени. Для винтовых клемм раз в несколько лет стоит проверять момент затяжки, особенно на вводных аппаратах и линиях с большой нагрузкой.

Если щит установлен в стене с ограниченным доступом, стоит предусмотреть возможность снять дверь без демонтажа мебели. Для мультимедийных версий стоит проверять вентиляцию. Если дверь с вентиляционными прорезями забивается пылью, температура внутри растет, и роутер может перегреваться.

Если щит установлен в неотапливаемом помещении, зимой температура внутри корпуса может опускаться ниже нуля. При резких перепадах температуры возможна влага. В таких случаях стоит использовать щит с подогревом или устанавливать его в отапливаемой части дома.

Частые вопросы о встраиваемых щитах ABB UK600

Вам будет интересно

Что учесть перед покупкой встраиваемого щита UK600

Перед покупкой щита UK600 нужно определить три параметра: число модулей, тип стены и версию корпуса. Число модулей считается по группам с запасом 20–30%. Тип стены определяет размер ниши. Версия корпуса зависит от того, будет ли в щите слаботочка.

Если щит покупается в комплекте с автоматами, стоит заранее проверить совместимость по глубине. Для аппаратов ABB Compact Home проблем нет, но для других брендов глубина может превышать 70 мм. Для проектов с умным домом комбинированная версия UK600 избавляет от второго щита на стене.

Для юридических лиц в ТД ВАТ доступны оптовые условия и комплектация под ключ. Для проектов с жесткими сроками стоит уточнить наличие UK648 и UK660 на складе заранее.

Краткие итоги по выбору встраиваемого щита ABB UK600

Встраиваемый щит UK600 упрощает планирование электрики в квартире и доме за счет универсального монтажа, увеличенного пространства для кабелей и модульной системы аксессуаров. Для студии достаточно UK624, для двух-трехкомнатной квартиры — UK636, для дома с трехфазным вводом — UK648 или UK660. Запас по модулям 20–30% избавляет от переделок.

При монтаже важно правильно рассчитать нишу под тип стены, усилить кромку гипсокартона и герметизировать вводы в наружных стенах. Самозажимные клеммы ускоряют сборку, но требуют аккуратной зачистки провода. Винтовые клеммы остаются более контролируемым решением для домашних щитов.

В ТД ВАТ можно подобрать щит UK600 под конкретный объект, получить консультацию по совместимости с автоматикой и заказать доставку по Москве и России. Для юридических лиц доступны оптовые цены и отсрочка платежа.
