УЗО ABB: как выбрать устройство защитного отключения для квартиры и дома

Устройство защитного отключения — это аппарат, который спасает жизни. В отличие от автоматического выключателя, который защищает проводку от перегрузок и коротких замыканий, УЗО реагирует на утечку тока. Если человек коснется оголенного провода или изоляция кабеля повредится, УЗО отключит питание за доли секунды. Это та защита, о которой вспоминают только после того, как произошла авария.

ABB — один из ведущих производителей электротехнического оборудования. Их УЗО серии F200, FH200, FH400 известны своей надежностью, точностью срабатывания и долгим сроком службы. Но выбор конкретной модели может вызвать вопросы: какой номинальный ток, какой дифференциальный ток, сколько полюсов, нужна ли селективность? В этой статье мы разложим все по полочкам.

Мы рассмотрим реальные примеры из практики, сравним характеристики разных моделей, покажем таблицы и дадим четкие рекомендации. Материал будет полезен как для домашних мастеров, так и для профессиональных электриков. В конце — 20 ответов на частые вопросы, которые помогут быстро принять решение.

Что такое УЗО и для чего оно нужно: простое объяснение

УЗО расшифровывается как устройство защитного отключения. Его задача — обнаруживать утечку тока и мгновенно отключать линию. Утечка возникает, когда ток идет по непредусмотренному пути: через тело человека, через поврежденную изоляцию или через влажный пол. Если утечка превышает заданный порог (обычно 10 или 30 мА), УЗО срабатывает.

Принцип работы основан на сравнении тока, уходящего по фазному проводу, и тока, возвращающегося по нулевому. В нормальном состоянии они равны. При утечке появляется разница — дифференциальный ток. Трансформатор внутри УЗО фиксирует эту разницу и подает сигнал на отключение.

УЗО не защищает от короткого замыкания или перегрузки — для этого нужен автоматический выключатель. Поэтому УЗО всегда устанавливают в паре с автоматом или используют дифавтомат, который совмещает обе функции. Для квартир и домов УЗО обязательно по требованиям ПУЭ.

Без УЗО вы рискуете не только здоровьем, но и имуществом: утечки часто приводят к пожарам. Особенно это актуально для старых домов с изношенной проводкой.

Чем отличается УЗО от дифавтомата: сравниваем и выбираем

Многие путают эти устройства, а между ними есть принципиальная разница. УЗО защищает только от утечек тока, дифавтомат — еще и от короткого замыкания и перегрузки. Дифавтомат — это гибрид, который совмещает функции УЗО и автомата в одном корпусе.

Что выбрать? Это зависит от вашей схемы. Если у вас уже есть автоматы на каждую линию, можно поставить общее УЗО на вводе и групповые УЗО на влажные помещения. Это дешевле, чем ставить дифавтоматы на каждую группу. Но дифавтоматы экономят место в щитке и упрощают монтаж.

Есть еще нюанс диагностики: при срабатывании дифавтомата вы не поймете, что именно произошло — утечка или перегрузка. В связке УЗО + автомат сразу видно, какое устройство сработало. Для многих это важный момент.

• УЗО + автомат: дешевле, проще диагностика, но занимает 3 модуля (УЗО 2 + автомат 1).
• Дифавтомат: дороже, компактнее (2 модуля), быстрее монтируется.
• Для квартиры: часто используют связку УЗО + автоматы на группах.
• Для дома: дифавтоматы на каждую линию — удобнее и безопаснее.

Как выбрать номинальный ток УЗО для квартиры и частного дома

Номинальный ток УЗО — это максимальный ток, который устройство может пропускать длительное время без отключения. Его выбирают так, чтобы он был больше или равен номинальному току вышестоящего автомата. Например, если на линии стоит автомат на 16 А, УЗО должно быть на 25 А или 40 А.

Для вводного УЗО в квартире обычно берут 40–63 А. Для групповых — 16–25 А. Важно, чтобы УЗО не было слабее автомата, иначе оно будет перегреваться и выходить из строя. Запас по току — 20–30% — это нормальная практика.

У ABB есть УЗО на 16, 25, 40, 63, 80 и 125 А. Для дома и квартиры чаще всего используют 25–63 А. Для мощных потребителей (электроплита, бойлер) — 40–63 А.

Какой дифференциальный ток выбрать: 10 мА, 30 мА или 100 мА

Дифференциальный ток — это чувствительность УЗО. 30 мА — стандарт для большинства жилых помещений. Это оптимальный баланс между защитой человека и отсутствием ложных срабатываний. 10 мА используют для влажных помещений (ванная, сауна, бассейн) — там риск поражения током выше.

100 мА и выше — это селективные УЗО для ввода в дом или квартиру. Они защищают от пожаров, но не обеспечивают защиту человека (для этого нужны групповые УЗО на 30 мА). Селективность означает, что при утечке сначала сработает групповое УЗО, а не вводное.

У ABB есть УЗО на 10, 30, 100, 300 и 500 мА. Для квартиры обычно достаточно 30 мА для розеток и 10 мА для ванной. Для дома — 30 мА на группы и 100 мА на вводе.

• 10 мА: влажные помещения, детские комнаты, медицинское оборудование.
• 30 мА: стандарт для розеток, освещения, бытовой техники.
• 100 мА: вводные УЗО, противопожарная защита.
• 300–500 мА: промышленные объекты, сети с большими токами утечки.

Однополюсные или двухполюсные УЗО: что выбрать

УЗО бывают двухполюсные (для однофазной сети) и четырехполюсные (для трехфазной). В быту чаще всего используют двухполюсные. Они отключают и фазу, и ноль, что обеспечивает полную защиту.

Четырехполюсные УЗО нужны для трехфазных сетей (380 В). Они отключают три фазы и ноль. Используются для защиты котлов, станков, двигателей.

Для квартиры и дома — двухполюсные УЗО. Для ввода в дом, если у вас трехфазное питание — четырехполюсное.

Селективность УЗО: зачем нужна и как реализовать

Селективность — это способность системы отключать только аварийный участок, не обесточивая все здание. Например, если утечка произошла на кухне, должно сработать УЗО на кухонной линии, а не вводное УЗО на всю квартиру.

Для этого используют УЗО с задержкой срабатывания (тип S — селективный). Они имеют маркировку «S» на корпусе. Время срабатывания у них 0,1–0,5 с, что позволяет групповым УЗО (без задержки) отключиться первыми.

Селективное УЗО ставят на вводе, а на группы — обычные УЗО. Это стандартная схема для частных домов и больших квартир.

Как правильно установить УЗО в электрощитке

Монтаж УЗО выполняется на DIN-рейку. Устройство защелкивается на рейку, затем подключаются провода. Важно: фаза и ноль должны входить на верхние клеммы, нагрузка — на нижние. Для двухполюсного УЗО важно не перепутать фазу и ноль.

Нулевой провод после УЗО должен идти на отдельную нулевую шину. Нельзя смешивать нули от разных УЗО — это вызовет ложные срабатывания. Также важно правильно затянуть винты — ослабленный контакт приводит к нагреву.

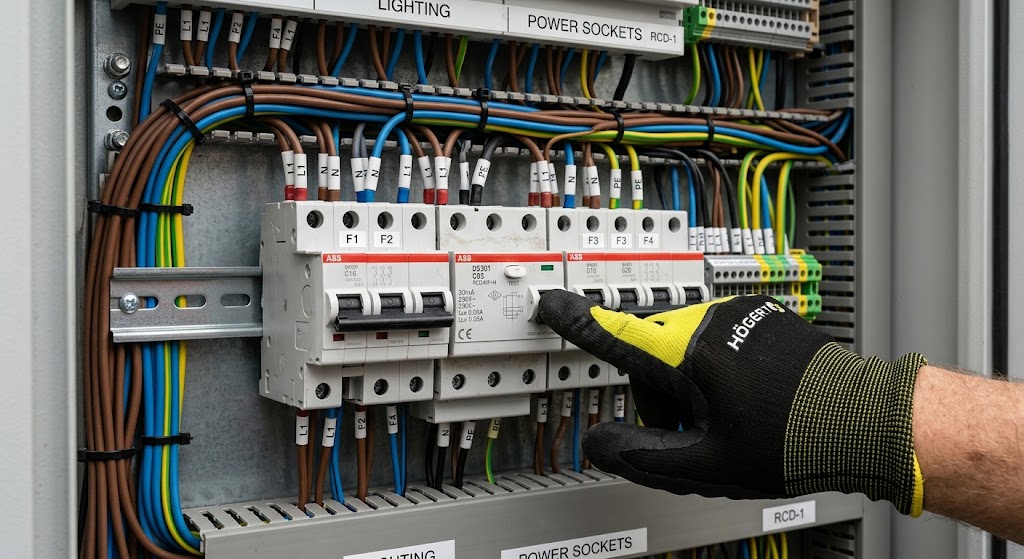

После монтажа обязательно проверьте работоспособность кнопкой «Test». При нажатии УЗО должно отключиться. Если этого не происходит — устройство неисправно.

Что делать, если УЗО постоянно отключается

Если УЗО выбивает без видимой причины, первое, что нужно сделать — отключить все приборы из розеток. Если отключения прекратились — проблема в одном из приборов. Включайте их по одному и смотрите, при каком срабатывает УЗО.

Если отключения продолжаются даже при выключенных приборах — ищите повреждение изоляции в проводке. Чаще всего это происходит в местах соединений или в старых кабелях. Для диагностики нужен мегаомметр.

Иногда причина в самом УЗО — брак или износ. Проверить это можно заменой на заведомо исправное устройство.

• 1. Отключите все приборы из розеток.
• 2. Если УЗО перестало отключаться — проблема в приборе.
• 3. Если продолжает — проверьте проводку.
• 4. Если проводка в порядке — замените УЗО.

Как проверить УЗО после установки

После монтажа обязательно нажмите кнопку «Test». Если УЗО отключилось — оно исправно. Если нет — проверьте подключение. Также можно проверить сопротивление изоляции и сопротивление петли фаза-ноль — для этого нужны специальные приборы.

Рекомендуется проверять УЗО кнопкой «Test» раз в месяц. Это гарантирует, что электронная часть работает корректно.
