Как выбрать автоматический выключатель для дома и электрощита, разбор модульных автоматов ABB

Модульные автоматические выключатели — это основа любой современной электрической сети. Они незаметно работают в распределительных щитках, защищая проводку и оборудование от коротких замыканий и перегрузок. Но когда дело доходит до выбора конкретной модели, даже опытные электрики иногда задумываются: какой номинал, какая характеристика, какая серия лучше?

ABB — один из мировых лидеров в производстве модульных автоматов. Их продукция отличается надёжностью, точностью срабатывания и широким модельным рядом. Однако разнообразие серий (S200, S800, Compact) и характеристик (B, C, D) может запутать. В этой статье мы разложим всё по полочкам: от устройства автомата до практических рекомендаций по выбору для квартиры, дома или небольшого производства.

Мы разберём реальные примеры из практики, сравним характеристики разных моделей, покажем таблицы и дадим чёткие рекомендации. Материал будет полезен как для домашних мастеров, так и для профессиональных электриков. В конце — 20 ответов на частые вопросы, которые помогут быстро принять решение.

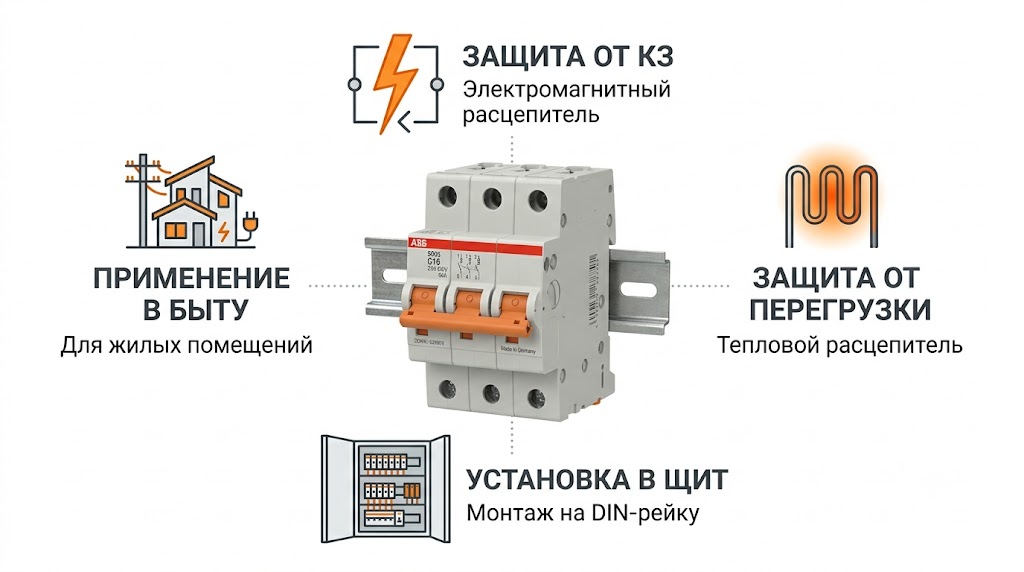

Что такое модульный автоматический выключатель и как он устроен

Модульный автомат — это коммутационный аппарат, который устанавливается на DIN-рейку в распределительном щитке. Он предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания. Название «модульный» связано с тем, что ширина корпуса кратна 17,5 мм — это стандартный модуль для щитового оборудования.

Внутри автомата есть два основных расцепителя: тепловой и электромагнитный. Тепловой защищает от длительных перегрузок — биметаллическая пластина нагревается и размыкает контакты. Электромагнитный срабатывает мгновенно при коротком замыкании — катушка создаёт магнитное поле, которое отключает цепь за доли секунды.

Важно понимать, что автомат не защищает человека от поражения электрическим током — для этого нужны УЗО или дифавтоматы. Его задача — спасти проводку от возгорания и предотвратить выход из строя подключённого оборудования. Современные автоматы ABB имеют индикацию положения контактов и возможность подключения дополнительных аксессуаров.

Кстати, у ABB есть автоматы с разной отключающей способностью — от 6 кА до 50 кА. Для квартир и домов обычно достаточно 6–10 кА, а для промышленных объектов лучше брать более высокие значения.

Какие серии модульных автоматов ABB бывают и для чего они нужны

ABB выпускает несколько серий модульных автоматов, и у каждой — своё назначение. Самая популярная для бытового и коммерческого использования — серия S200. Это универсальные автоматы с отключающей способностью до 10 кА, номиналами от 0,5 до 63 А и характеристиками B, C, D. Они компактны (1 модуль) и подходят для большинства задач.

Для более ответственных объектов (промышленность, больницы, серверные) существует серия S800. У этих автоматов отключающая способность до 50 кА, они более износостойкие и имеют расширенные возможности для дистанционного управления. Цена у них выше, но и ресурс больше.

Есть ещё серия Compact — это автоматы для встраиваемых щитков, где требуется экономия места. Они имеют уменьшенную глубину корпуса и специальную конструкцию для удобного монтажа. Для дома чаще всего достаточно S200 — это проверенное временем решение.

При выборе серии стоит учитывать не только цену, но и условия эксплуатации. Если щиток находится в помещении с повышенной влажностью или перепадами температур, лучше взять модель с защитой IP20 и более широким диапазоном рабочих температур.

Что означают характеристики B, C и D на автоматах ABB

Это времятоковые характеристики, которые определяют, при каком токе сработает электромагнитный расцепитель. B — срабатывает при 3–5-кратном превышении номинала. Используется для линий с электроникой и освещением, где пусковые токи невелики. C — 5–10-кратное превышение, стандарт для бытовых сетей и розеток. D — 10–20-кратное, для двигателей и компрессоров с высокими пусковыми токами.

Для квартир и домов оптимальна характеристика C. Она обеспечивает хорошую защиту от КЗ и при этом не срабатывает ложнопри включении бытовой техники. Если у вас много оборудования с электродвигателями (насосы, станки), лучше взять D.

Иногда встречается характеристика K — для промышленных сетей с большими пусковыми токами. Но в быту она не используется. У ABB есть автоматы с маркировкой Z — это очень чувствительные модели для полупроводниковой техники.

• Характеристика B: для линий с чувствительной электроникой, компьютерами, светодиодным освещением.
• Характеристика C: универсальный вариант для квартир, розеток, бытовой техники.
• Характеристика D: для мощных потребителей с пусковыми токами — насосы, кондиционеры, станки.

Как рассчитать номинал автомата для квартиры и частного дома

Расчёт начинается с определения суммарной мощности всех приборов, которые будут подключены к линии. Например, для розеток в комнате: телевизор (200 Вт), компьютер (500 Вт), зарядные устройства (100 Вт) — итого около 800 Вт. Делим на 220 В и получаем около 3,6 А — значит, автомат на 10 А с запасом подойдёт.

Но есть важное правило: номинал автомата должен быть меньше допустимого тока кабеля. Для меди 2,5 мм² допустимый ток около 25 А — ставим автомат на 16 А. Для 4 мм² — 25–32 А. Если поставить слишком мощный автомат, кабель сгорит раньше, чем сработает защита.

На практике для квартир стандартной планировки используют: 10 А на освещение, 16 А на розетки, 25–32 А на кухню (электроплита, духовка). Вводной автомат — 40–50 А, но это зависит от выделенной мощности.

Для частного дома с электрокотлом и тёплыми полами номиналы выше. Например, для котла 6 кВт нужен автомат на 32 А. Для трёхфазного оборудования — отдельный расчёт с учётом коэффициента мощности.

Однополюсные, двухполюсные и трёхполюсные автоматы: что выбрать

Количество полюсов определяет, сколько проводов отключает автомат. Однополюсный размыкает только фазу — это стандартное решение для освещения и розеток в однофазной сети. Двухполюсный отключает и фазу, и ноль — используется на вводе в квартиру или для питания электроплиты.

Трёхполюсные автоматы нужны для трёхфазных сетей (380 В). Они отключают сразу три фазы и используются для двигателей, котлов, станков. У ABB есть четырёхполюсные модели для трёхфазной сети с нулём.

Для квартиры оптимален вводной двухполюсный автомат — он обеспечивает полное отключение питания при аварии. На группы можно ставить однополюсные, если в щитке есть общая нулевая шина.

• 1-полюсный: освещение, розетки, отдельные линии в однофазной сети.
• 2-полюсный: ввод в квартиру, электроплита, бойлер, розетки с заземлением.
• 3-полюсный: трёхфазные двигатели, котлы, промышленное оборудование.
• 4-полюсный: трёхфазные сети с отдельным нулём, сложные схемы.

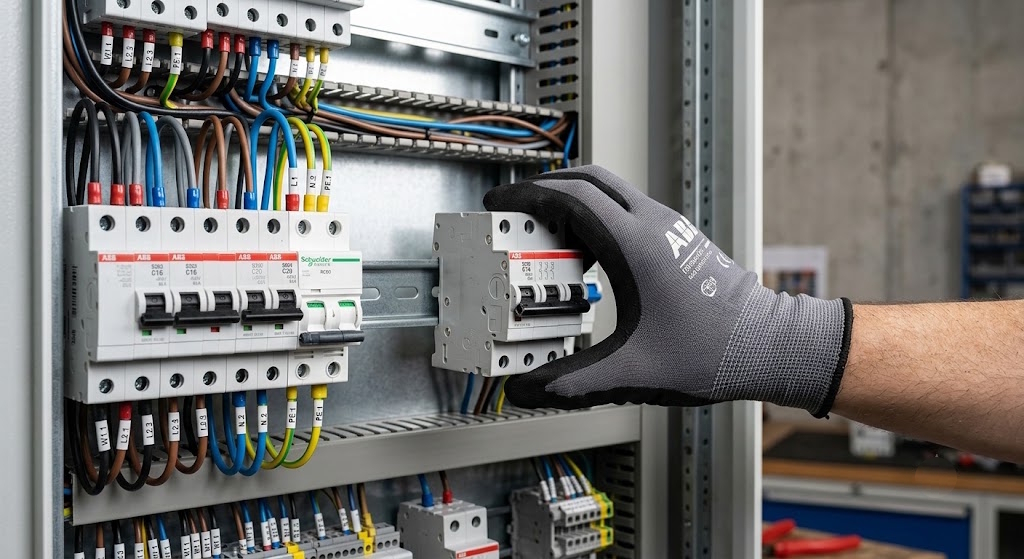

Как правильно установить модульный автомат в электрощиток

Монтаж автомата на DIN-рейку не представляет сложности. Сначала защёлкиваете корпус на рейку — для этого нужно нажать на пружинный фиксатор. Затем подключаете провода: фаза (L) — на верхнюю клемму, нагрузка — на нижнюю. Для однополюсных автоматов важно, чтобы фаза входила сверху.

При подключении двухполюсного автомата важно не перепутать фазу и ноль. Ноль обычно подключается на правую клемму, если смотреть на автомат спереди. Используйте наконечники для многожильных проводов — это улучшает контакт и предотвращает нагрев.

После монтажа обязательно проверьте затяжку винтов — ослабленный контакт приводит к нагреву и может вызвать пожар. Рекомендуется использовать динамометрическую отвёртку для точного усилия.

Что такое отключающая способность и почему она важна

Отключающая способность (Icu) — это максимальный ток короткого замыкания, который автомат способен разорвать без разрушения. Измеряется в килоамперах (кА). Для квартирных щитков достаточно 6 кА, но для объектов с мощными трансформаторами нужны модели на 10 кА или 25 кА.

Если ток КЗ превысит отключающую способность автомата, контакты могут свариться, и защита не сработает. Это чревато серьёзными последствиями. Поэтому для промышленных и ответственных объектов всегда выбирают автоматы с запасом по Icu.

У ABB есть автоматы с отключающей способностью до 50 кА (серия S800). Для дома это избыточно, но для производств — в самый раз.

Автоматы ABB S200: почему это самый популярный выбор для дома

Серия S200 — это золотой стандарт для жилых и коммерческих помещений. Эти автоматы имеют отключающую способность 6 или 10 кА, номиналы от 0,5 до 63 А, характеристики B, C, D. Они оснащены индикацией положения контактов (красный — включён, зелёный — выключен).

Корпус S200 сделан из термостойкого пластика, который не поддерживает горение. Внутри — медные контакты с серебряным напылением, что обеспечивает надёжный электрический контакт и долгий срок службы. Срок службы — не менее 10 000 циклов включения-отключения.

S200 легко сочетаются с дополнительными аксессуарами: вспомогательными контактами, расцепителями напряжения, сигнальными модулями. Это позволяет создавать сложные системы управления и мониторинга.

Можно ли использовать автоматы ABB в трёхфазной сети

Да, для трёхфазных сетей ABB выпускает 3- и 4-полюсные автоматы. Они имеют такую же конструкцию, но рассчитаны на номинальное напряжение 400 В и токи до 63 А. Для трёхфазной сети важно правильно распределить нагрузку по фазам.

При подключении трёхфазного автомата важно соблюдать порядок фаз (L1, L2, L3) и не перепутать их с нулевым проводом. В противном случае оборудование может выйти из строя.

Как выбрать автомат для электродвигателя: пусковые токи и характеристика D

Электродвигатели потребляют пусковой ток, который в 5–10 раз превышает номинальный. Для них нужны автоматы с характеристикой D — они не срабатывают при кратковременных пиках. Например, для двигателя 2,2 кВт нужен автомат на 10 А с характеристикой D.

Важно также учитывать коэффициент мощности и режим работы двигателя. Для тяжёлых условий (частые пуски) лучше брать автомат с запасом по току 20–30%.

Для защиты двигателей часто используют автоматы в паре с тепловыми реле — это обеспечивает полную защиту от перегрузок.

Что делать, если автомат часто выбивает: причины и решения

Если автомат регулярно отключается, это сигнал о проблеме. Самая частая причина — перегрузка линии. Например, на одном автомате 16 А висят розетки, в которые включают чайник (2 кВт), обогреватель (2 кВт) и микроволновку — суммарный ток превышает 16 А.

Вторая причина — короткое замыкание в проводке или приборе. Это более опасно, требует немедленной диагностики. Третья — неисправность самого автомата. Если он старый или был повреждён током КЗ, его нужно заменить.

Алгоритм: отключите все приборы из розеток. Если автомат не выбивает — проблема в приборах. Если продолжает — звоните электрику.

Как проверить автомат после установки

После монтажа нужно проверить работоспособность. Включите автомат, подайте напряжение и включите нагрузку. Убедитесь, что автомат не греется и не издаёт посторонних звуков.

Проверить тепловой расцепитель можно, создав длительную перегрузку (например, включив несколько мощных приборов). Если автомат отключился через некоторое время — он работает. Для проверки электромагнитного расцепителя нужен имитатор КЗ — эту работу лучше доверить профессионалам.
