Гребенчатые шины ABB: как выбрать соединительную шину для автоматов, УЗО и щита

Сборка электрощита это не только установка автоматов на DIN-рейку. Нужно соединить их между собой так, чтобы обеспечить надежный контакт, безопасность и удобство обслуживания. Проволочные перемычки решают эту задачу, но занимают много времени и создают десятки точек соединения, каждая из которых может ослабнуть. Гребенчатая шина это альтернатива, которая упрощает монтаж и повышает надежность.

ABB выпускает соединительные шины серии PS для своей линейки модульного оборудования System pro M compact. Они совместимы с автоматами S200, УЗО F200, дифавтоматами DS200 и блоками DDA200. Шины рассчитаны на разные токи, бывают однофазными и трехфазными, имеют штыревые или вилочные контакты. Разобраться в этом многообразии поможет наша статья.

Мы разберем, чем отличаются шины PS1, PS2 и PS3, как правильно подобрать номинал, как обрезать шину под нужное количество модулей и какие ошибки чаще всего допускают при монтаже. В конце 20 ответов на частые вопросы.

Что такое гребенчатая шина и зачем она нужна в электрощите

Гребенчатая шина это медная полоса с выступающими контактами (штырями или вилками), заключенная в изолирующий пластиковый корпус. Она используется для параллельного соединения группы модульных устройств: автоматических выключателей, УЗО, дифавтоматов. Шина вставляется в клеммы устройств и распределяет питание между ними.

Главное преимущество перед проволочными перемычками монолитная конструкция. Вместо десятка отдельных проводов с двумя точками крепления каждый используется один сплошной проводник. Это снижает количество контактных соединений, а значит, и вероятность их ослабления, окисления или перегрева.

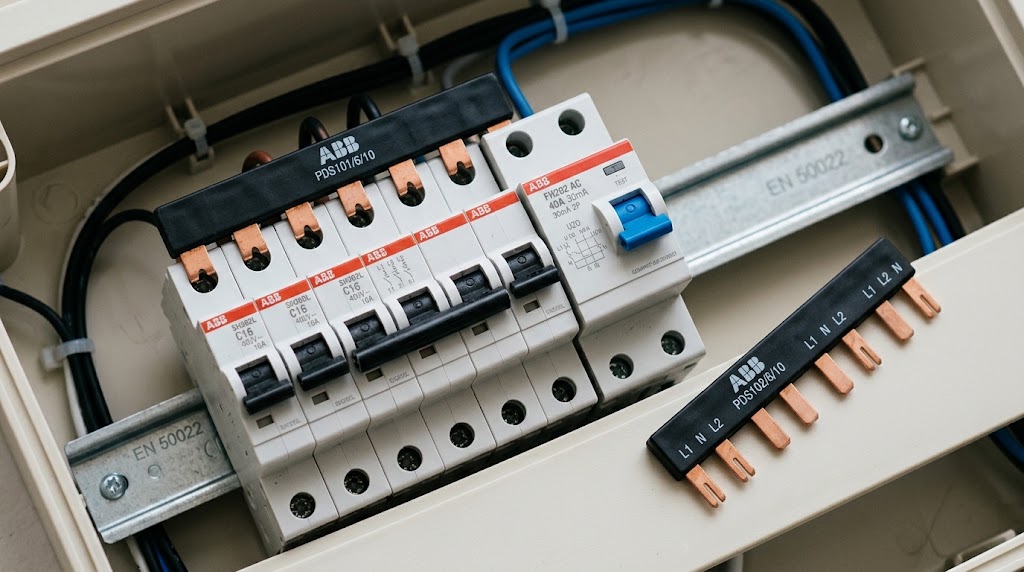

Монтаж с гребенкой занимает меньше времени. Вы отрезаете шину по нужной длине, вставляете в клеммы ряда автоматов и затягиваете винты. Визуально схема становится понятнее: сразу видно, какие устройства объединены в группу.

ABB выпускает шины серии PS (Phasenschienen). Они предназначены для оборудования System pro M compact: автоматов S200, УЗО F200, блоков DDA200. Шины поставляются в готовом виде и не требуют дополнительной обработки, кроме обрезки по длине.

Чем отличается шина PIN от шины FORK и какую выбрать

Гребенчатые шины различаются формой контактов. Штыревая шина (PIN) имеет прямые стержни, которые вставляются в клеммный зажим, как обычный провод. Это самый универсальный вариант, совместимый с большинством модульных устройств, включая автоматы ABB серии S200.

Вилочная шина (FORK) имеет U-образные контакты, которые заводятся под винт клеммы. Такая конструкция требует специальной формы клеммника. Не все устройства поддерживают вилочные шины. Использование несовместимой шины приводит к плохому контакту, перегреву и риску аварии.

Для оборудования ABB System pro M compact, как правило, используются штыревые шины серии PS. Они вставляются в двунаправленные цилиндрические клеммы автоматов S200 и УЗО F200, которые позволяют одновременно зажать и штырь шины, и вводной кабель.

Если вы не уверены, какой тип подходит к вашим устройствам, проверьте документацию или осмотрите клеммы. У штыревых клемм есть отверстие под штырь, у вилочных специальный зажим под U-образный контакт.

• PIN (штыревая): универсальная, подходит для большинства автоматов и УЗО ABB.
• FORK (вилочная): требует специальных клемм, используется реже.
• Совместимость: проверяйте перед покупкой, чтобы избежать плохого контакта.

Какие бывают шины ABB: PS1, PS2 и PS3 и их характеристики

ABB выпускает три основные серии соединительных шин: PS1 (однофазные), PS2 (двухфазные) и PS3 (трехфазные). Они различаются количеством полюсов, номинальным током и количеством модулей. Шины поставляются в готовых отрезках разной длины, которые можно обрезать по месту.

Серия PS1 используется для однофазных сетей. Шины имеют шаг 17,6 мм, что соответствует стандартной ширине модуля на DIN-рейке. Номинальный ток большинства моделей PS1 80 А, сечение 10 мм². Они подходят для соединения группы однополюсных автоматов.

Серия PS2 двухфазные шины. Они используются для подключения двухполюсных устройств, например УЗО или дифавтоматов, где нужно соединить и фазу, и ноль. Номинальный ток PS2 63 А, сечение 10 мм². Есть версии с сечением 16 мм² для более высоких токов.

Серия PS3 трехфазные шины. Они используются в сетях 380 В для распределения трех фаз (L1, L2, L3). Номинальный ток 63 А или 80 А в зависимости от модели. Шины PS3 имеют шаг 17,6 мм и поставляются в отрезках по 12 модулей.

Как подобрать номинальный ток гребенчатой шины для щита

Номинальный ток шины это максимальный ток, который она может пропускать длительное время без перегрева. Главное правило: номинальный ток шины должен быть равен или превышать ток вводного автомата, защищающего данную группу.

Если вводной автомат на 40 А, шина должна быть минимум на 40 А, но лучше с запасом на 63 А. Если вводной автомат на 63 А, шина должна быть на 63 А или 80 А. Использование шины с меньшим номиналом приведет к ее нагреву и возможному оплавлению изоляции.

Сечение шины напрямую связано с током. Стандартная медная шина сечением 10 мм² обычно рассчитана на 63 А, а 16 мм² на 80–100 А. Шины ABB серии PS1 имеют сечение 10 мм² и ток 80 А, PS2 10 мм² и 63 А, PS3/12/16 16 мм² и 80 А.

При выборе также учитывайте количество подключаемых устройств. Шина должна быть достаточно длинной, чтобы охватить все автоматы в группе. Стандартные длины: 12, 18, 24, 36, 48, 54, 60 модулей. Можно взять шину с запасом и обрезать по месту.

Совместимость шин ABB с автоматами и УЗО других серий

Шины ABB серии PS разработаны для оборудования System pro M compact. Это автоматы S200, S200M, S200P, УЗО F200, дифавтоматы DS200, блоки DDA200. При использовании этих устройств совместимость гарантирована.

С устройствами других серий ABB (например, S800) или других производителей (Schneider Electric, IEK, Chint) совместимость не гарантируется. Шаг контактов может отличаться, форма клемм тоже. Использование несовместимой шины приведет к плохому контакту или невозможности установки.

Если вы смешиваете оборудование разных производителей в одном ряду, лучше использовать проволочные перемычки или отдельные группы. Гребенчатая шина это решение для однородных рядов.

При замене автомата в существующем ряду с шиной убедитесь, что новый автомат имеет такую же глубину клемм и шаг. В противном случае шина может не сесть на место.

Как правильно обрезать и установить гребенчатую шину

Установка шины начинается с измерения нужного количества модулей. Приложите шину к ряду автоматов и отметьте, где нужно отрезать. Обрезка выполняется ножовкой по металлу строго в изолированном промежутке между штырями.

После обрезки обязательно зачистите срез от заусенцев и установите боковой изолятор (заглушку). ABB выпускает заглушки PS-END для шин серии PS. Заглушка закрывает открытый торец и предотвращает случайное прикосновение к токоведущей части.

Установка: вставьте штыри шины в клеммы автоматов до упора. Убедитесь, что каждый штырь полностью вошел в зажим. Затем затяните винты клемм с рекомендуемым усилием. Для автоматов ABB S200 момент затяжки составляет 2,5–3 Нм.

Используйте динамометрическую отвертку для контроля усилия. Слабая затяжка приводит к нагреву контакта, избыточная к повреждению клеммы. После затяжки проверьте, что шина не двигается и сидит плотно.

• 1. Отмерьте нужное количество модулей на шине.
• 2. Обрежьте шину ножовкой в изолированном промежутке.
• 3. Зачистите срез и установите боковой изолятор.
• 4. Вставьте шину в клеммы автоматов до упора.
• 5. Затяните винты динамометрической отверткой.

Можно ли использовать одну шину для автоматов и УЗО одновременно

Да, можно, но с оговорками. Шины PS1 (однофазные) подходят для соединения однополюсных автоматов. УЗО F200 и дифавтоматы DS200 обычно двухполюсные или четырехполюсные, поэтому для них нужны шины PS2 или PS3 соответственно.

Если у вас ряд состоит из автоматов и УЗО, можно использовать отдельные шины для каждой группы. Например, PS1 для автоматов и PS2 для УЗО. Они устанавливаются независимо, каждая в свои клеммы.

Важно учитывать, что УЗО F200 имеет две клеммы: переднюю для кабеля и заднюю для шины. Это позволяет подключить и шину, и вводной провод одновременно. Такая конструкция упрощает монтаж.

Не пытайтесь соединить одной шиной устройства с разным количеством полюсов. Это приведет к неверной схеме и возможным ошибкам.

Что такое шаг шины и почему он важен для совместимости

Шаг шины это расстояние между центрами соседних штырей. Для модульного оборудования стандартный шаг составляет 17,5 мм или 17,6 мм. Это соответствует ширине одного модуля на DIN-рейке.

Шины ABB серии PS имеют шаг 17,6 мм. Это совместимо с автоматами S200 и УЗО F200. Если шаг шины не совпадает с шагом устройств, штыри не попадут в клеммы, и шину невозможно будет установить.

При смешивании оборудования разных производителей шаг может отличаться. Например, некоторые автоматы Schneider Electric имеют шаг 18 мм. Шина ABB с шагом 17,6 мм может не подойти или сесть с натягом.

Всегда проверяйте шаг шины и шаг клемм устройств перед покупкой. Это сэкономит время и нервы.
